La temperatura es uno de los factores más importantes para el desempeño y la seguridad de las baterías. Un control térmico inadecuado puede afectar la eficiencia del sistema y reducir su vida útil.

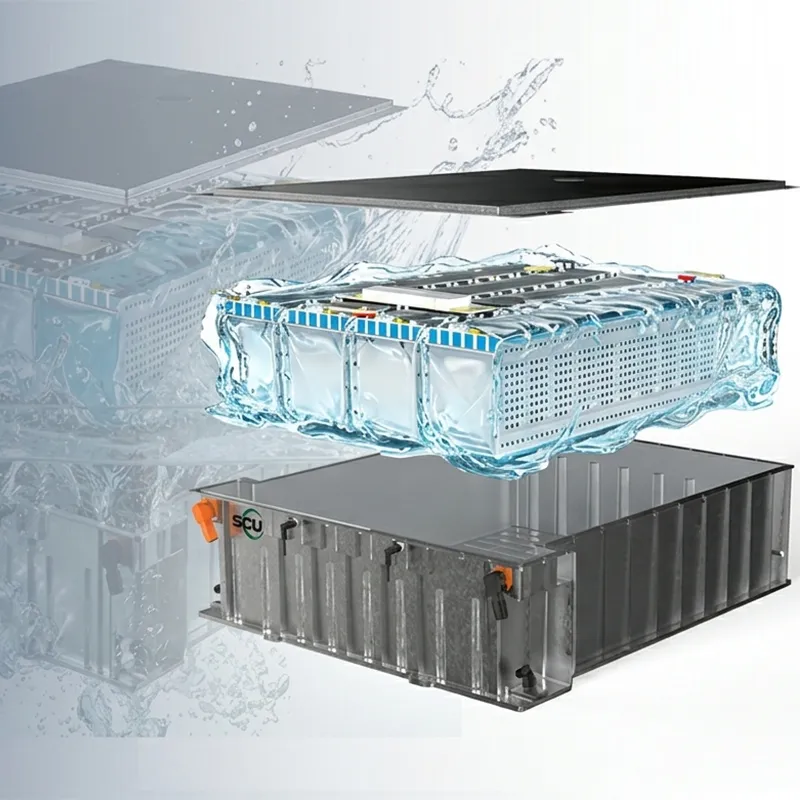

La refrigeración líquida por inmersión es parte de una nueva generación de gestión térmica, donde las celdas de batería se encuentran completamente sumergidas en un líquido refrigerante aislante que permite una extracción de calor más rápida y eficiente.

Frente a los sistemas de refrigeración por aire o placa fría, esta tecnología ofrece una temperatura más uniforme, mayor estabilidad operativa y una reducción significativa del desgaste térmico.

El resultado es un sistema de almacenamiento más seguro, confiable y adaptable, capaz de operar incluso en ambientes extremos entre -30 °C y 55 °C.

• Seguridad optimizada
  La inmersión completa de las celdas en un refrigerante dieléctrico crea una barrera aislante que limita el contacto con el oxígeno. Ante una posible fuga térmica provocada por un cortocircuito interno, el sistema contribuye a controlar la reacción térmica y mejorar la seguridad operacional.
• Gestión térmica uniforme
  El sistema de refrigeración por inmersión mantiene una distribución térmica homogénea entre las celdas, con una diferencia de temperatura ≤2°C. Esta estabilidad favorece un desempeño más uniforme y una mayor conservación de la capacidad de la batería.
• Alta densidad energética
  El diseño optimizado permite aumentar la densidad energética hasta un 60 %, logrando sistemas más compactos y reduciendo los costos de implementación.

Gestión térmica mediante refrigeración líquida por inmersión

• La refrigeración líquida por inmersión directa mejora la disipación de calor en más de un 50 % frente a los sistemas tradicionales de refrigeración por aire;
• Control térmico uniforme, manteniendo una diferencia de temperatura entre celdas de ≤1 °C;
• Funcionamiento silencioso (≤20 dB) gracias a un diseño sin componentes móviles;
• Sistema de disipación térmica de doble circuito mediante el líquido de inmersión y la placa térmica integrada;
• Estructura con alta conductividad térmica (≥200 W/(m·K)) para lograr una transferencia de calor rápida y eficiente.

Seguridad optimizada y operación confiable

• Refrigerante dieléctrico con excelentes propiedades de aislamiento eléctrico y tensión de ruptura superior a 50 kV/mm;
• Propiedades ignífugas y autoextinguibles que contribuyen a controlar la propagación térmica durante al menos 30 minutos;
• Carcasa hermética con soldadura láser de alta precisión para impedir la penetración de humedad;
• Diseño simplificado con hasta un 60 % menos de componentes, reduciendo la probabilidad de fallas y facilitando el mantenimiento;
• Sistema diseñado para operar durante hasta 15 años con gran estabilidad;
• Rango operativo ampliado para ambientes extremos de -40 °C a 85 °C.

Mantenimiento sencillo y gran rentabilidad operativa

• El diseño optimizado permite realizar inspecciones del refrigerante cada 5 años, reduciendo las tareas de mantenimiento;
• La baja evaporación o pérdida del fluido (≤1 % anual) prolonga los intervalos de reposición hasta 6 años o más;
• El tratamiento antincrustante protege los componentes internos y elimina la necesidad de limpiezas frecuentes;
• La reducción de intervenciones y paradas operativas disminuye significativamente el costo total de propiedad del sistema.

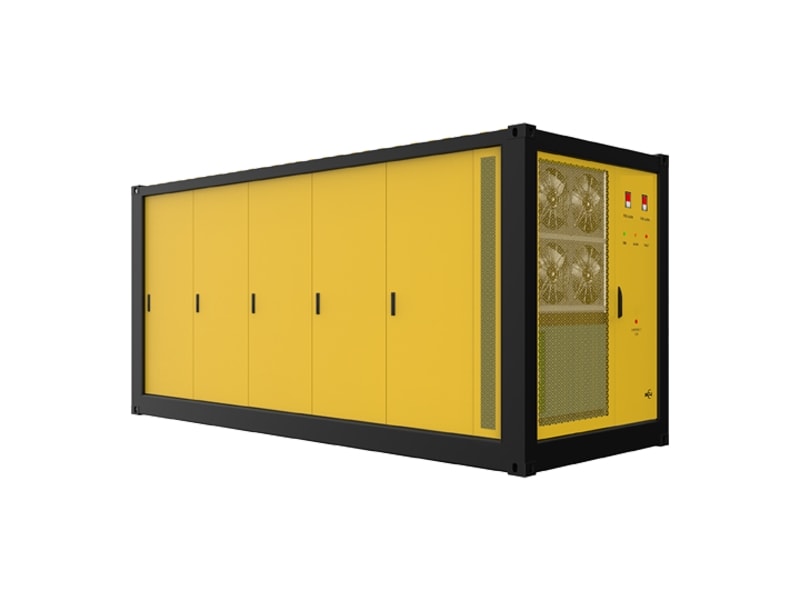

Almacenamiento de energía en baterías con refrigeración líquida por inmersión

Tensión nominal: 1331,2 V CC

Rango de tensión: 1164.8 ~ 1497.6 V CC

Potencia nominal de carga/descarga: 2.1 MW/2.5 MW

Rango de temperatura de operación: -30 °C ~ 55 °C

Índice de protección: IP55

Dimensiones: 2438 × 6058 × 2896/2438 × 7300 × 3000 (An × P × Al) mm

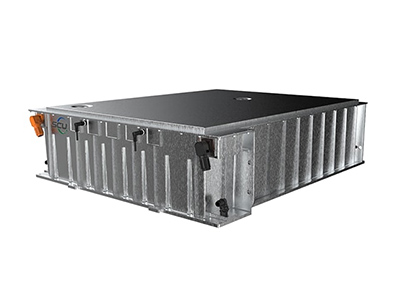

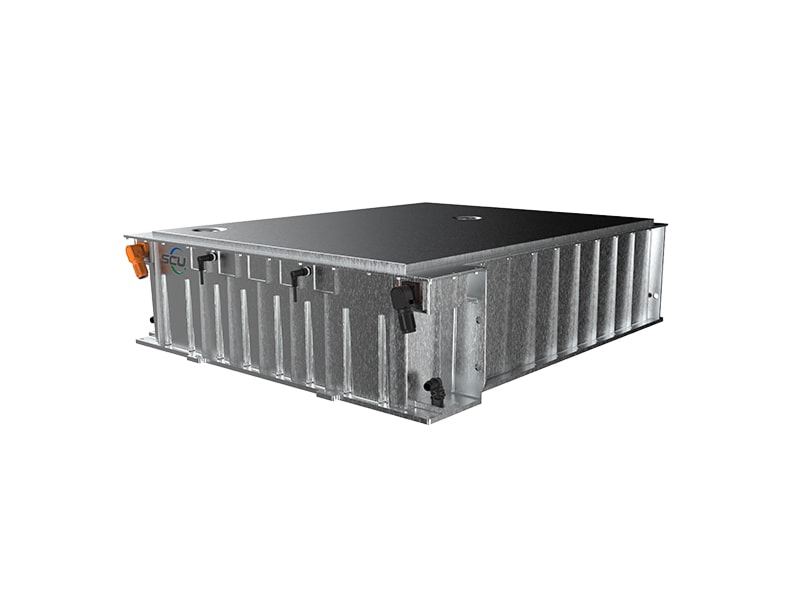

Paquete de baterías con refrigeración líquida por inmersión

Capacidad nominal: 52,25 kWh

Tensión nominal: 166.4 V

Tasa de carga/descarga: 0.25P / 0.5P

Peso: 400 kg

Clase de protección: IP67

Dimensiones: 927 × 275 × 1075 (An × P × Al) mm
