Sistemas de conversión de potencia (PCS) para almacenamiento de energía
Los PCS de SCU optimizan la gestión del flujo de energía en sistemas de almacenamiento con baterías, ofreciendo conversión bidireccional CA-CC y funciones avanzadas para aplicaciones conectadas a la red, aisladas o integradas con energías renovables. Disponibles en versiones de 50 kW a 250 kW, proporcionan un alto rendimiento y una operación confiable para proyectos comerciales e industriales.
Al desarrollar y fabricar internamente tanto los PCS como los sistemas BESS, SCU ofrece soluciones integrales con máxima compatibilidad y soporte durante todo el ciclo del proyecto.
Características
- Escalabilidad del sistema
La arquitectura modular permite conectar múltiples módulos PCS en paralelo para incrementar la capacidad del sistema de almacenamiento de energía de acuerdo con las necesidades de cada proyecto. - Funcionamiento versátil
Compatible con los modos de control PQ, VF y VSG, además de operar tanto en aplicaciones conectadas a la red (on-grid) como aisladas o fuera de la red (off-grid), admitiendo procesos de carga y descarga en ambos escenarios. - Alto rendimiento de conversión
La tecnología de conversión de tres niveles optimiza la eficiencia energética y mejora la calidad de la energía suministrada por el sistema. - Compatibilidad con diferentes tecnologías de baterías
Su amplio rango de voltaje de entrada en corriente continua permite integrarse con diversas configuraciones de baterías y responder a distintos requerimientos de carga y descarga. - Excelente integración con la red eléctrica
Incorpora interfaces de comunicación RS485, CAN y LAN para la gestión y el control de energía, además de funciones de compensación de potencia reactiva y capacidad para alimentar cargas desequilibradas durante la operación en modo aislado. - Diseño orientado a la confiabilidad
Soporta una operación continua de hasta el 110 % de la potencia nominal de salida. Además, integra una fuente de alimentación redundante CA/CC, un sistema de ventilación frontal-posterior y un diseño con acceso frontal para facilitar las tareas de mantenimiento.

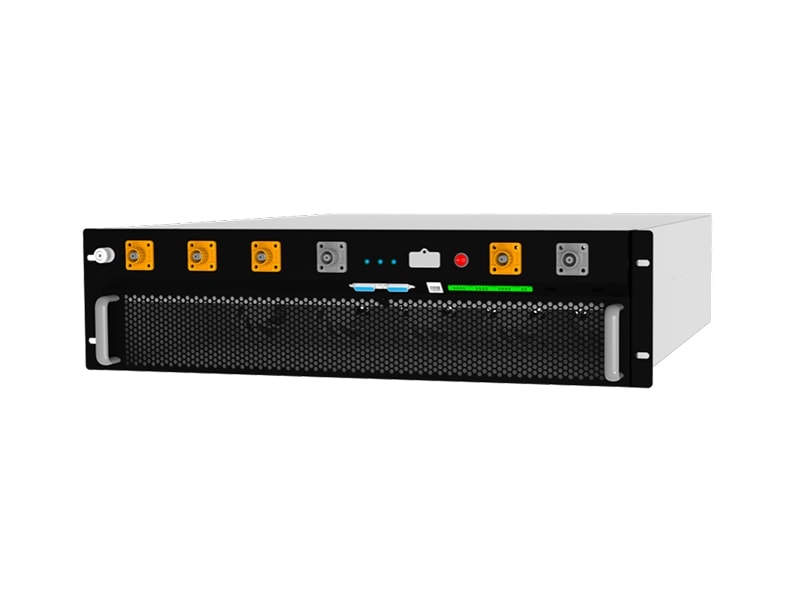

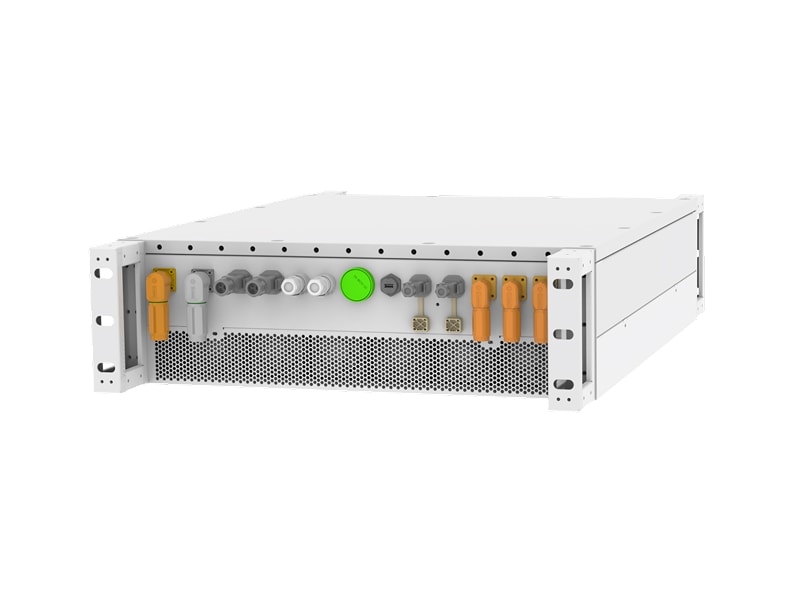

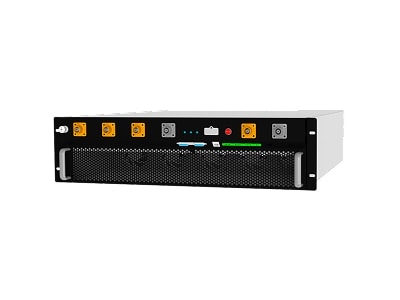

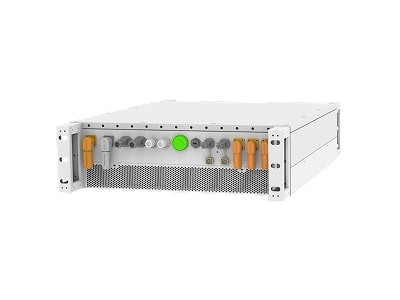

Módulos PCS bidireccionales
| Modelo | |
|
|
| Parámetros del puerto de batería | Rango de tensión | 580–950 V CC (3W3L) | 1000–1500 V CC (3W3L) |
| 650–950 V CC (3W+N) | |||
| Potencia máxima de CC | - | 275 kW | |
| Corriente máxima de CC | 230 A | 275 A | |
| Parámetros de CA conectado a la red | Cableado de salida | 3W+N+PE | 3W+PE |
| Potencia nominal | 125 kW | 250 kW | |
| Tensión nominal | 400/380 V CA | 690 V CA | |
| Corriente nominal | 181 A | 210 A | |
| Rango de tensión | De -15 % a +10 % | De -15 % a +10 % (configurable) | |
| Frecuencia nominal | 50/60 Hz | 50 Hz (±10 %) | |
| Rango de frecuencia | ±2 Hz | - | |
| Distorsión armónica total (THD) de la corriente de salida | ≤3 % (potencia nominal) | ≤3 % (potencia nominal) | |
| Parámetros de CA fuera de red | Cableado de salida | 3W+N+PE | 3W+PE |
| Potencia nominal | 125 kW | 250 kW | |
| Tensión nominal | 400/380 V CA | 690 V CA | |
| Frecuencia nominal | 50/60 Hz | 50 Hz | |
| Corriente nominal | 181 A | 210 A | |
| Precisión de tensión | 100 % | - | |
| Precisión de frecuencia | ±0.2 Hz | - | |
| Distorsión armónica total (THD) de la corriente de salida | 3 % (carga total lineal) | ≤3 % (potencia nominal) | |
| Capacidad de carga asimétrica | 100% | - | |
| Capacidad de sobrecarga | ≤110 %: operación continua. 110 %–120 %: tiempo de operación ≥10 min. >120 %: la operación se detiene después de 1 min. | ≤10 %: tiempo de operación de 10 min; 110 %–120 %: la operación se detiene después de 1 min | |
| Ambiente | Temperatura de funcionamiento | De -30 °C a 70 °C (reducción de la potencia nominal por encima de los 45 °C) | De -40 °C a 60 °C (reducción de la potencia nominal por encima de los 45 ℃) |
| Temperatura de almacenamiento | De -40 °C a 70 °C, sin batería | De -40 ℃ a 70 ℃, sin batería | |
| Humedad relativa | 0–95 % de humedad relativa, sin condensación | 0–95 % de humedad relativa, sin condensación | |
| Altitud de funcionamiento | ≤4000 m (reducción de potencia por encima de los 2000 m) | ≤3000m (reducción de potencia por encima de los 300 m) | |
| Comunicación y gestión | Puerto de comunicación del BMS | CAN / RS485 | CAN / RS485 |
| Puerto de comunicación del EMS | LAN / RS485 | LAN / RS485 | |
| Protocolos de comunicación | CAN2.0 / Modbus RTU / Modbus TCP | Modbus RTU / Modbus TCP / IEC104 / CAN2.0 | |
| Método de instalación | Montaje en rack | Montaje en rack | |
| Método de aislamiento | Sin aislar | Sin aislar | |
| Grado de protección | IP20 (solo para uso en interiores) | IP66 | |
| Método de refrigeración | Enfriamiento por ventilador, control inteligente de la velocidad del aire | Enfriamiento por aire, control inteligente de la velocidad del ventilador | |
| Eficiencia máxima | 98.5% | 98.6% | |
| Dimensiones (An × P × Al) | 642 × 540 × 172 mm | 740 × 1040 × 220 | |
| Peso | 62 kg | 100 kg | |
| Dirección del flujo de aire | Entrada de aire delantera, salida de aire posterior | Entrada de aire delantera, salida de aire posterior | |
