Sistema UPS CMS de 10kVA, escalable a 100kVA, 400V, batería de 64 pzas
El UPS CMS de 10kVA es uno de nuestros sistemas UPS modulares. Es una solución adecuada para proyectos pequeños o medianos que requieren energía. El UPS CMS de 10kVA tiene una estructura compacta (superficie de 0.48㎡), un rendimiento fiable y la redundancia necesaria. Cada módulo tiene una potencia de 10kVA y se puede actualizar a sistemas UPS de 50kVA o 100kVA según sus circunstancias específicas.

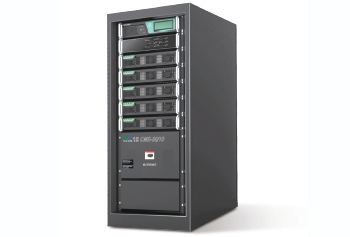

Sistema UPS CMS-50/10
- Potencia máxima: 50kVA
- Modelo del módulo de potencia: CM10
- Potencia del módulo: 10kVA
- Voltaje continuo: ±384V
- Dimensión: 600*800*1200mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 120kg

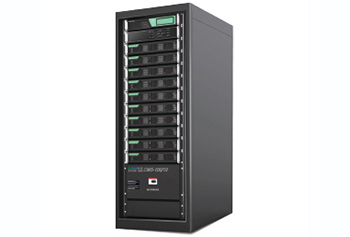

Sistema UPS CMS-100/10
- Potencia máxima: 100kVA
- Modelo del módulo de potencia: CM10
- Potencia del módulo: 10kVA
- Voltaje continuo: ±384V
- Dimensión: 600*800*1600mm (An*D*Al), gabinete estándar de 19 pulgadas
- Peso: 150kg
Módulo
| Modelo de módulo | CM10 |
| Potencia de módulo | 10kVA |
| Voltaje de entrada nominal | ±384VDC |
| Conexión de alimentación | 3/3 fase |
| Dimensión del módulo (An*D*Al) mm | 482×465×89 |
| Peso (kg) | Aprox16 kg |
| Carga de módulo | Cada módulo ofrece una potencia de carga de 2.5kW |
| Factor de potencia de entrada | ≥0.99 |
| Capacidad de sobrecarga | Supera los requisitos de sobrecarga del sistema |
| Máxima potencia de disipación de calor | 475w |
| THDI (%) | ≤3% |
Entrada de la red eléctrica
| Modo de entrada | 3-fase +N +E, 1-fase +N +E |
| Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frecuencia de entrada | 50Hz±10%, 60Hz±10% |
| Potencia despertado o woke-in (Seg.) | 60seg |
| THDI (%) | ＜3% |
| Entrada PF | ≥0.99 |
Entrada de bypass o derivación
| Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frecuencia de entrada | 50 Hz, 60 Hz |
| Rango de frecuencia sincronizada | 50 Hz±4%, 60 Hz±4% |
Entrada CC
| Voltaje de entrada nominal | ±384VDC |
| Tolerancia de voltaje de entrada | ±345V~±440V DC |
Carga de batería
| Corriente de carga limitada | sí |
| Capacidad de carga | 10 horas (2 horas de respaldo) |
| Estabilidad del voltaje de carga | ±1% |
Salida CA
| Factor de potencia del UPS | 1 |
| Voltaje de salida | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Frecuencia de salida | ±4%;±0.2% (Suministro de batería) |
| Estabilidad del voltaje de salida | ±1% |
| Tiempo de recuperación del voltaje de salida | ＜20ms (carga 0~100% de cambio) |
| Capacidad de sobrecarga | Opera 10 minutos con una carga del 125% |
| Transferencia de la red eléctrica a la alimentación de la batería | 0ms |
| Transferencia de la derivación a la alimentación del inversor | < 1ms |
| Factor pico | 3:01 |
| Distorsión de la forma de onda | ≤1% (carga lineal), ≤3% (carga no lineal) |
| Eficiencia general | ≥95% (AC~AC), ≥98% (DC~AC) |
| Precisión de la cuota de carga | ≤5% |
Ambiente de funcionamiento
| Temperatura ambiente | -25℃~60℃ |
| Temperatura de funcionamiento | -5℃~40℃ |
| Altitud máxima de funcionamiento | ≤1500m |
| Humedad relativa | ≤95% no cadencia |
| Grado de protección | IP30 |
| Enfriamiento | Refrigeración por aire |
| Normas de seguridad aplicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidad electromagnética | EN62040-2:2006 |
| Ruido acústico | ≤55DB |
Otros
| Gabinete | Gabinete estándar de 19 pulgadas |
| Sistema de gestión de monitor | UPSupervisor |
| Interfaz | RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional) |
| Pantalla | Pantalla táctil LCD/LED |
Las interrupciones de electricidad pueden producir complicaciones graves si los sistemas vitales se caen, aunque sea momentáneamente. Por ejemplo, un corte de energía en un centro de datos lleno de servidores que alojan servicios como sistemas de correo electrónico, puede resultar en enormes pérdidas económicas, ya que puede paralizar las empresas y decaer sus utilidades. Según la investigación, los sistemas UPS ahorran miles de millones de dólares en pérdida de datos y productividad causada por las interrupciones de electricidad.
