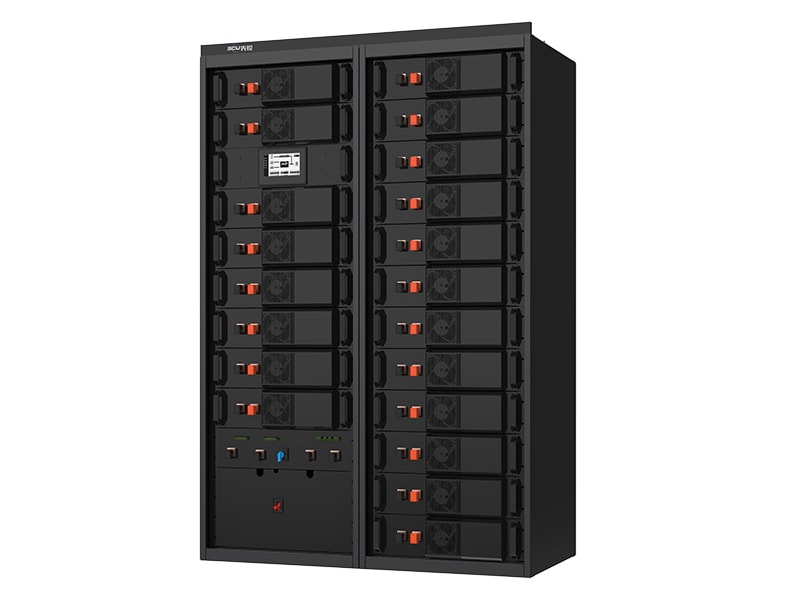

Baterías litio de alto voltaje (gabinete de batería de litio)
El sistema de baterías de litio consta de rack o gabinete, módulos, sistema de gestión de baterías (BMS), control táctil de pantalla y sistema de protección. El BMS se coloca dentro de la batería para monitorear el estado de cada celda, por lo que la ubicación de la celda defectuosa se identificará automáticamente. Además, para la protección de los paquetes de baterías se utilizan relés, fusibles, disyuntores y BMS.
Aplicación
- Para satisfacer la gestión de la demanda industrial y comercial, reducción de picos
- Para servir como energía de respaldo
- Para llevar a cabo la reducción de picos durante los períodos de alta demanda de energía y el llenado de valles (valley filling) durante las horas de menor demanda
- Almacenamiento de potencia, regulación y frecuencias de picos
- Para construir un sistema de microred

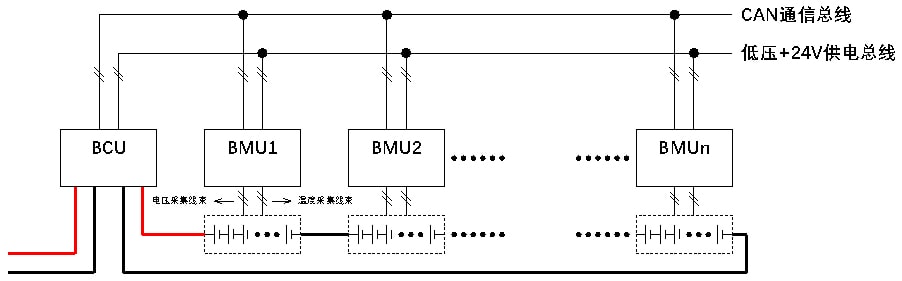

Topología del sistema
Características
Seguro y confiable
- La batería tiene una celda LFP de alta calidad.
- Diseñado con un sistema inteligente de refrigeración por aire para garantizar una larga vida útil de la batería con un funcionamiento estable.
- La batería de litio cuenta con un sistema de gestión de la batería (o BMS) incorporado que garantiza la seguridad y una larga duración de la batería mediante el control constante del rendimiento de la batería, la temperatura interna y otros elementos críticos necesarios para que la batería funcione de forma segura.
- Elegir una batería LiFEPO4 significa menos preocupaciones, ya que tiene un sistema de protección incorporado que incluye un relé, un fusible y un disyuntor contra sobrecargas, cargas insuficientes y cortocircuitos.
Eficiente y conveniente
- Se pueden conectar varias baterías en paralelo para formar un banco de baterías con una carga máxima de 1C y una descarga de 2C.
- La batería es conveniente para el mantenimiento, la gestión y la expansión de la capacidad.
Ecualización activa
- La energía se transfiere de una manera más equilibrada para reducir el impacto negativo de una sola celda en la capacidad de la batería.
- La precisión de ecualización es inferior al 2% y la capacidad de ecualización puede alcanzar el 10% de la salida nominal.
Menor costo
- Tamaño más pequeño, peso más ligero, menos espacio y menor costo de instalación.
- Larga vida útil, baja tasa de fallas para reducir los costos de operación y mantenimiento.
Especificación
| Modelo | ||||||||
| Capacidad utilizable | 100Ah | 150Ah | 200Ah | |||||
| Voltaje nominal | 768V | |||||||
| Capacidad nominal | 76.8kWh | 115.2kWh | 153.6kWh | |||||
| Voltaje de carga | 672V~852V | Celda única 2.8~3.55 | ||||||
| Corriente de carga continua máx. | 100A(1C) | 150A(1C) | 200A(1C) | |||||
| Corriente de descarga continua máx. | 100A(1C) | 150A(1C) | 200A(1C) | 2C | ||||
| Temperatura de funcionamiento | Carga: 0℃~45℃. descarga: -20℃~60℃ | |||||||
| Temperatura óptima de funcionamiento | 15℃~35℃ | |||||||
| Temperatura de almacenamiento | -40℃~60℃ | SOC: 20%~40% | ||||||
| Condiciones de funcionamiento | Altitud de funcionamiento: < 2500m. Humedad relativa: < 95% (sin condensación) | |||||||
| Enfriamiento | Aire acondicionado, regulación inteligente del ventilador | |||||||
| Resistencia de aislamiento | ＞500MΩ@1500VDC | |||||||
| Aislamiento y tensión soportada | 2500VDC/1min | |||||||
| Modo de fuente de alimentación interna | 24VDC | CC/CC incorporado | ||||||
| Consumo de energía estática | 35W | Valor típico, ventilador de módulo no incluido | ||||||
| Pantalla de datos | Pantalla LCD TN de 7" en color verdadero (true color) | Relación: 5:3, relación de resolución 800×480 | ||||||
| Clasificación de resistencia al agua/polvo (IP) | IP21 | |||||||
| Dimensión(An*D*Al) | 1360mm*650mm *2000mm | 1360mm*650mm *2000mm | 1360mm*650mm *2000mm | |||||
| Peso | 1000kg | 1350 | 1650 | |||||
| Ciclo de vida | 3000 | 1C@25°C carga y descarga @ 80% DOD, EOL80% | ||||||
| Sistema de gestión de baterías (BMS) | ||||||||
| Rango de adquisición de voltaje de celda | 1-5V | |||||||
| Precisión de adquisición de voltaje de celda | ≤10mV | |||||||
| Precisión total de adquisición de voltaje | ±1V o ±1% | |||||||
| Rango de adquisición de corriente | 0~±200ADC | 0~±375ADC (Nominal±300ADC) | 0~±500ADC (Nominal±400ADC) | |||||
| Precisión de adquisición de corriente | ≤1% | |||||||
| Rango de adquisición de temperatura | -20~125℃ | |||||||
| Precisión de adquisición de temperatura | ≤±1℃ | |||||||
| Precisión de la estimación del SOC | ≤8% | Constante | ||||||
| Precisión de la estimación de SOH | ≤8% | |||||||
| Protección contra sobrecorriente de carga | ＞1C, 10S; | |||||||
| Protección contra sobrecorriente de descarga | ＞1.2C, 10S; | |||||||
| Protección contra altas temperaturas | Descarga＞60℃(20S) Carga＞55℃(20S) | El valor predeterminado es 15°C y se puede configurar como se desee | ||||||
| Protección contra bajas temperaturas | Descarga＜-20℃ (1S) Carga＜0℃ (1S) | El valor predeterminado de 15°C, y se puede configurar como se desee | ||||||
| Modo de comunicación | CAN,RS485, contacto seco (dry contact) | |||||||
