Sistema UPS ERMS de 6kVA, escalable a 36kVA, 400V
El sistema UPS de la serie ERMS está compuesto por un módulo de monitoreo y múltiples módulos de potencia de 6kVA. Este es un tipo de UPS montado en rack y puede integrarse en un gabinete estándar de 19 pulgadas o en un individuo de trabajo para un suministro de energía descentralizado. Sicon ofrece 3 modelos de módulos de potencia: ERMS-12/6, ERMS-24/6 y ERMS-36/6, y sus capacidades máximas de potencia son de 12kVA, 24kVA y 36kVA.

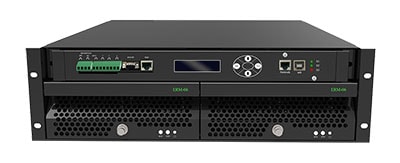

Sistema UPS ERMS-12/6
- Potencia máxima: 12kVA
- Se puede incrustar en un gabinete estándar de 19 pulgadas
- Modelo de módulo de potencia: ERM-06
- Potencia del módulo: 6kVA
- Peso: Aproximadamente 12kg+2*7kg (cada módulo)
- Dimensión: 480*600*132mm (An*D*Al)
- Peso: 12kg

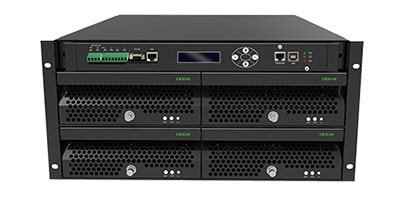

Sistema UPS ERMS-24/6
- Potencia máxima: 24kVA
- Se puede incrustar en un gabinete estándar de 19 pulgadas
- Modelo de módulo de potencia: ERM-06
- Potencia del módulo: 6kVA
- Peso: Aproximadamente 16kg+4*7kg (cada módulo)
- Dimensión: 480*600*220mm (An*D*Al)
- Peso: 16kg

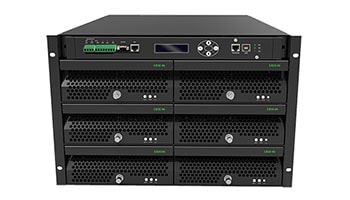

Sistema UPS ERMS-36/6
- Potencia máxima: 36kVA
- Se puede incrustar en un gabinete estándar de 19 pulgadas
- Modelo de módulo de potencia: ERM-06
- Potencia del módulo: 6kVA
- Peso: Aproximadamente 20kg+6*7kg (cada módulo)
- Dimensión: 480*600*310mm (An*D*Al)
- Peso: 20kg
Módulo
| Modelo de módulo | ERM-06 |
| Potencia de módulo | 6kVA |
| Entrada/salida | 1/1 fase |
| Dimensión del módulo (An*D*Al) mm | 220×500×85 |
| Peso (kg) | Aprox 7kg |
| Carga de módulo | Cada módulo ofrece una potencia de carga de 2.5kW |
| Factor de potencia de entrada | ≥ 0.99 |
| Capacidad de sobrecarga | Supera los requisitos de sobrecarga del sistema |
| Máxima potencia de disipación de calor | 340W |
| THDI (%) | ≤ 3% |
Entrada de la red eléctrica
| Modo de entrada | 3-fase +N +E, 1-fase +N +E |
| Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frecuencia de entrada | 50Hz±10%, 60Hz±10% |
| Potencia despertado o woke-in (Seg.) | 60seg |
| THDI (%) | ＜3% |
| Entrada PF | ≥0.99 |
Entrada de bypass o derivación
| Voltaje de entrada | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Frecuencia de entrada | 50 Hz, 60 Hz |
| Rango de frecuencia sincronizada | 50 Hz±4%, 60 Hz±4% |
Entrada CC
| Voltaje de entrada nominal | ±240VDC |
| Tolerancia de voltaje de entrada | ±216V~±246V DC |
Carga de batería
| Corriente de carga limitada | sí |
| Capacidad de carga | 10 horas (2 horas de respaldo) |
| Estabilidad del voltaje de carga | ±1% |
Salida CA
| Factor de potencia del UPS | 0.9 |
| Voltaje de salida | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Frecuencia de salida | ±4%;±0.2% (suministro de batería) |
| Estabilidad del voltaje de salida | ±1% |
| Tiempo de recuperación del voltaje de salida | ＜20ms (carga 0~100% de cambio) |
| Capacidad de sobrecarga | Opera 10 minutos con una carga del 125% |
| Transferencia de la red eléctrica a la alimentación de la batería | 0ms |
| Transferencia de la derivación a la alimentación del inversor | < 1ms |
| Factor pico | 3:1 |
| Distorsión de la forma de onda | ≤1% (carga lineal), ≤3% (carga no lineal) |
| Eficiencia general | ≥95% (AC~AC), ≥98% (DC~AC) |
| Precisión de la cuota de carga | ≤5% |
Ambiente de funcionamiento
| Temperatura ambiente | -25℃~60℃ |
| Temperatura de funcionamiento | -5℃~40℃ |
| Altitud máxima de funcionamiento | ≤1500m |
| Humedad relativa | ≤95% no cadencia |
| Grado de protección | IP30 |
| Enfriamiento | Refrigeración por aire |
| Normas de seguridad aplicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidad electromagnética | EN62040-2:2006 |
| Ruido acústico | ≤55DB |
Otros
| Gabinete | Gabinete estándar de 19 pulgadas |
| Sistema de gestión de monitor | UPSupervisor |
| Interfaz | RS232, RS485 y contacto de 2 intentos, adaptadora TCP/IP |
| Pantalla | LCD/LED |
Las interrupciones de electricidad pueden producir complicaciones graves si los sistemas vitales se caen, aunque sea momentáneamente. Por ejemplo, un corte de energía en un centro de datos lleno de servidores que alojan servicios como sistemas de correo electrónico, puede resultar en enormes pérdidas económicas, ya que puede paralizar las empresas y decaer sus utilidades. Según la investigación, los sistemas UPS ahorran miles de millones de dólares en pérdida de datos y productividad causada por las interrupciones de electricidad.
