Sistema UPS CMS de 25kVA, escalable a 200kVA, 400V
Sicon desarrolló el sistema UPS de montaje en rack CMS para adaptarse a espacios estrechos en salas de servidores u otras situaciones similares. El sistema UPS montado en rack o gabinete puede integrarse en gabinetes estándar de 19 pulgadas e integrarse en salas de servidores pequeñas o medianas o en salas de servidores específicas de pasillo frío/caliente.

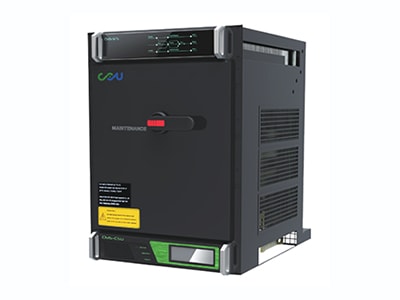

Unidades de potencia CMS/A-200
- Cables de entrada/salida
- 200kVA STS (interruptor estático)
- Línea de derivación de mantenimiento
- Monitoreo del sistema (por encima de la vista)
- Potencia máxima de 200kVA/180kW
- Conexión de alimentación de entrada/salida trifásica
- 400/230 VCA, 50Hz
- Puerto SNMP
- Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
- Altura: 16U (1U=44.45mm)

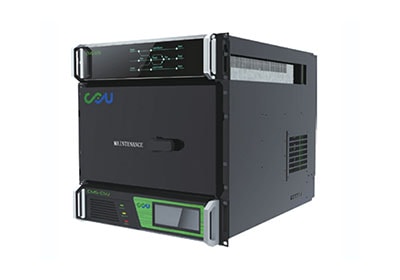

Unidades de potencia CMS/A-100
- Cables de entrada/salida
- 100kVA STS (interruptor estático)
- Línea de derivación de mantenimiento
- Monitoreo del sistema (por encima de la vista)
- Potencia máxima de 100kVA/90kW
- Conexión de alimentación de entrada/salida trifásica
- 400/230 VCA, 50Hz
- Puerto SNMP
- Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
- Altura: 9U

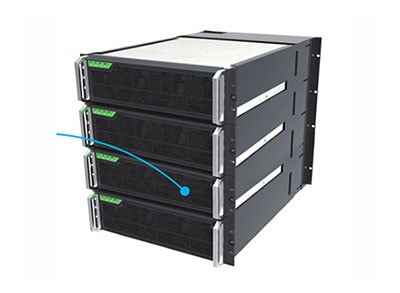

Set de modulo de potencia CM/A100F
- Máximo de cuatro módulos UPS de 25kVA/22.5kW
- Potencia máxima de 100kVA
- La unidad de potencia CMS/A-100 podría combinarse con un set de módulo de potencia de CM/A100F
- La unidad de potencia CMS/A-200 podría combinarse con 2 set de módulos de potencia CM/A100F
- Conexión de alimentación de entrada/salida trifásica
- 400/230 VCA, 50 Hz
- Se aplica a cualquier gabinete de 19 pulgadas 600*800 (ancho*alto)
- Altura del set del módulo de potencia: 12U
Set de módulo de potencia CM/A50F
- Máximo de dos módulos UPS de 25kVA/22.5kW
- Potencia máxima de 50kVA
- La unidad de potencia CMS/A-100 podría combinarse con 2 sets de módulos de potencia CM/A50F
- Conexión de alimentación de entrada/salida trifásica
- 400/230 VCA, 50 Hz
- Se aplica a cualquier gabinete de 19 pulgadas 600*800 (An*Al)
- Altura del set del módulo de alimentación: 6U
Parámetros técnicos del sistema UPS

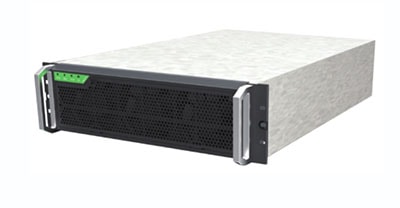

Módulo
| Modelo de módulo | CM/A25 |
| Potencia de módulo | 25KVA |
| Conexión de alimentación | 3/1, 3/3, 1/1, 1/3 fase |
| Dimensión del módulo (Al*An*D) mm | 133×482×465 |
| Peso (kg) | Aprox 20 kg |
| Carga de módulo | Cada módulo ofrece una potencia de carga de 6kW |
| Factor de potencia de entrada | ≥0.99 |
| Capacidad de sobrecarga | 135% |
| Máxima potencia de disipación de calor | 1187W |
| THDI (%) | ≤3% |
Entrada de la red eléctrica
| Modo de entrada | 3-fase +N +E, 1-fase +N +E |
| Voltaje de entrada | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Frecuencia de entrada | 50Hz±10%、60Hz±10% |
| Potencia despertado o woke-in (Seg.) | 60seg |
| THDI (%) | ＜3% |
| Entrada PF | ≥0.99 |
Entrada de bypass o derivación
| Voltaje de entrada | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| Frecuencia de entrada | 50Hz±4%, 60Hz±4% |
| Rango de frecuencia sincronizada | 50Hz±4%, 60Hz±4% |
Entrada CC
| Voltaje de entrada nominal | ±384VDC |
| Tolerancia de voltaje de entrada | ±345V~±440V DC |
Carga de batería
| Corriente de carga limitada | sí |
| Capacidad de carga | 10 horas (2 horas de respaldo) |
| Estabilidad del voltaje de carga | ±1% |
Salida CA
| Factor de potencia del UPS | 0.9 |
| Voltaje de salida | 220V/230V |
| Frecuencia de salida | 50Hz±4%, 50Hz±0.2% |
| 60Hz±4%,60Hz±0.2% | |
| Estabilidad del voltaje de salida | 380V/220V±1% (Estático); 380V/220V±2%(carga 0~100% de cambio) |
| 400V/230V±1% (Estático); 400V/230V±2%(carga 0~100% de cambio) | |
| 415V/240V±1% (Estático); 415V/240V±2%(carga 0~100% de cambio) | |
| Tiempo de recuperación del voltaje de salida | ＜20ms (carga 0~100% de cambio) |
| Capacidad de sobrecarga | Opera 10 minutos con una carga del 125% |
| Transferencia de la red eléctrica a la alimentación de la batería | 0ms |
| Transferencia de la derivación a la alimentación del inversor | < 10ms |
| Factor pico | 3:01 |
| Distorsión de la forma de onda | ≤1% (carga lineal), ≤3% (carga no lineal) |
| Eficiencia general | ≥95% (AC~AC), ≥98% (DC~AC) |
| Precisión de la cuota de carga | ≤5% |
Ambiente de funcionamiento
| Temperatura ambiente | -25℃~60℃ |
| Temperatura de funcionamiento | -5℃~40℃ |
| Altitud máxima de funcionamiento | ≤1500m |
| Humedad relativa | ≤95% no cadencia |
| Grado de protección | IP30 |
| Enfriamiento | Refrigeración por aire |
| Normas de seguridad aplicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilidad electromagnética | EN62040-2:2006 |
| Ruido acústico | ≤55dB |
Otros
| Tamaño del gabinete (An×D×Al) mm | 600*800*2000 |
| Peso (kg) | 240 |
| Gabinete | Gabinete estándar de 19 pulgadas |
| Sistema de gestión de monitor | UPSupervisor |
| RS232, RS485 y contacto de 8 intentos, adaptadora TCP/IP, SNMP (opcional) | Estándar |
| SNMP | Opcional |
| Pantalla | LCD/LED |
Ventajas
- Todos los módulos individuales del sistema UPS de montaje en rack o gabinete CMS admiten funciones de intercambio en caliente y aislamiento de fallas, lo que significa que el módulo cerrará el sistema automáticamente cada vez que se detecte un mal funcionamiento. Mientras tanto, todos los módulos de potencia tienen un reparto automático de la carga para garantizar una redundancia razonable del sistema y tolerancia a fallos. Para que nuestro sistema UPS CMS siempre cumpla con los estándares TIER1-4 cuando se aplica a centros de datos o salas de servidores de diferentes tamaños.
- El sistema UPS admite la función de intercambio en caliente (agregar o eliminar cuando el sistema está funcionando), puede agregar o quitar módulos de alimentación de acuerdo con los requisitos de carga específicos.
- El sistema UPS está compuesto por múltiples módulos de potencia de 25kVA, y puede seleccionar las cantidades de módulos adecuadas de acuerdo con sus requisitos de carga específicos.
- El sistema satisface el modo de entrada/salida monofásico o trifásico.
